Sicherheit in der Kabelmontage: Präzise Identifizierung mit dem CI/LCI Kabelauslesegerät
Die eindeutige Identifizierung eines Kabels vor dem Schneiden oder der Montage ist eine absolut sicherheitsrelevante Aufgabe. Eine Fehlaussage kann lebensgefährliche Folgen für den Kabelmonteur haben und Ausfälle für die angeschlossenen Kunden verursachen.
-

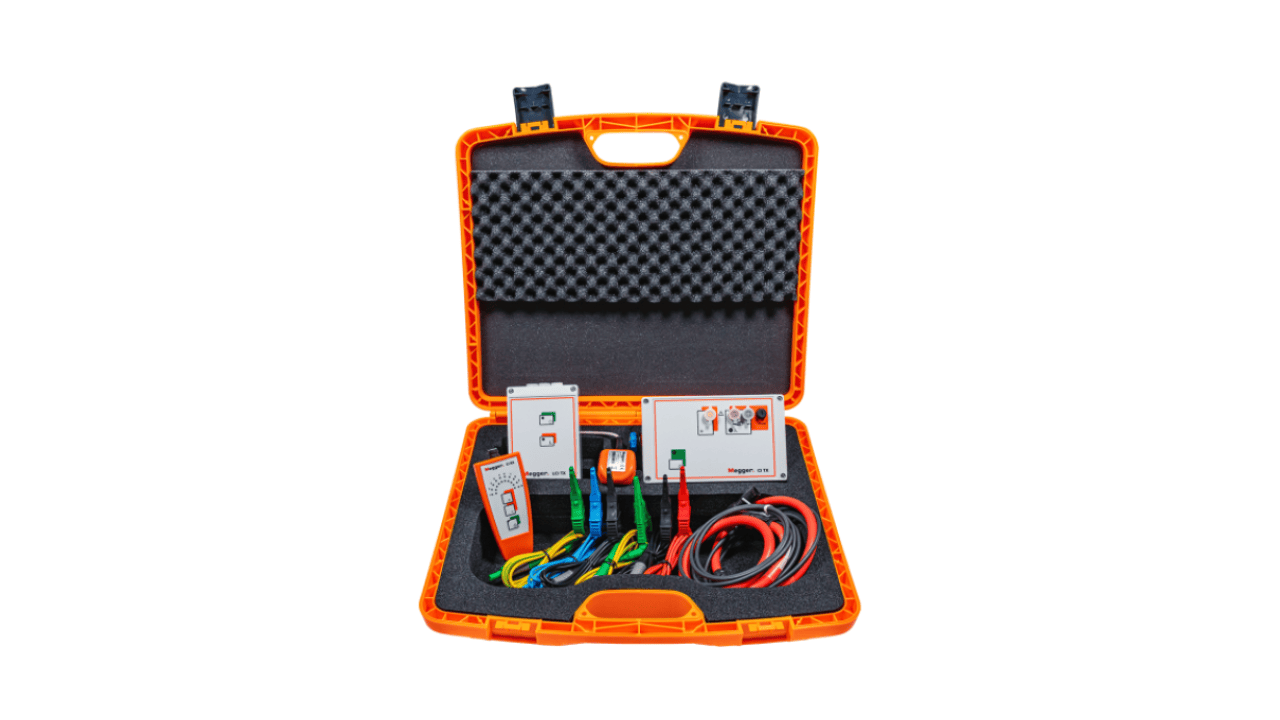

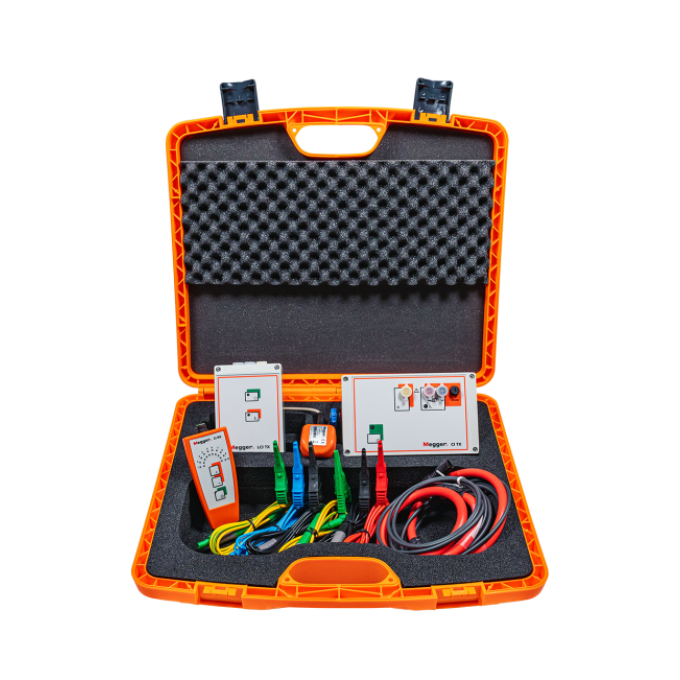

CI/LCI Set -

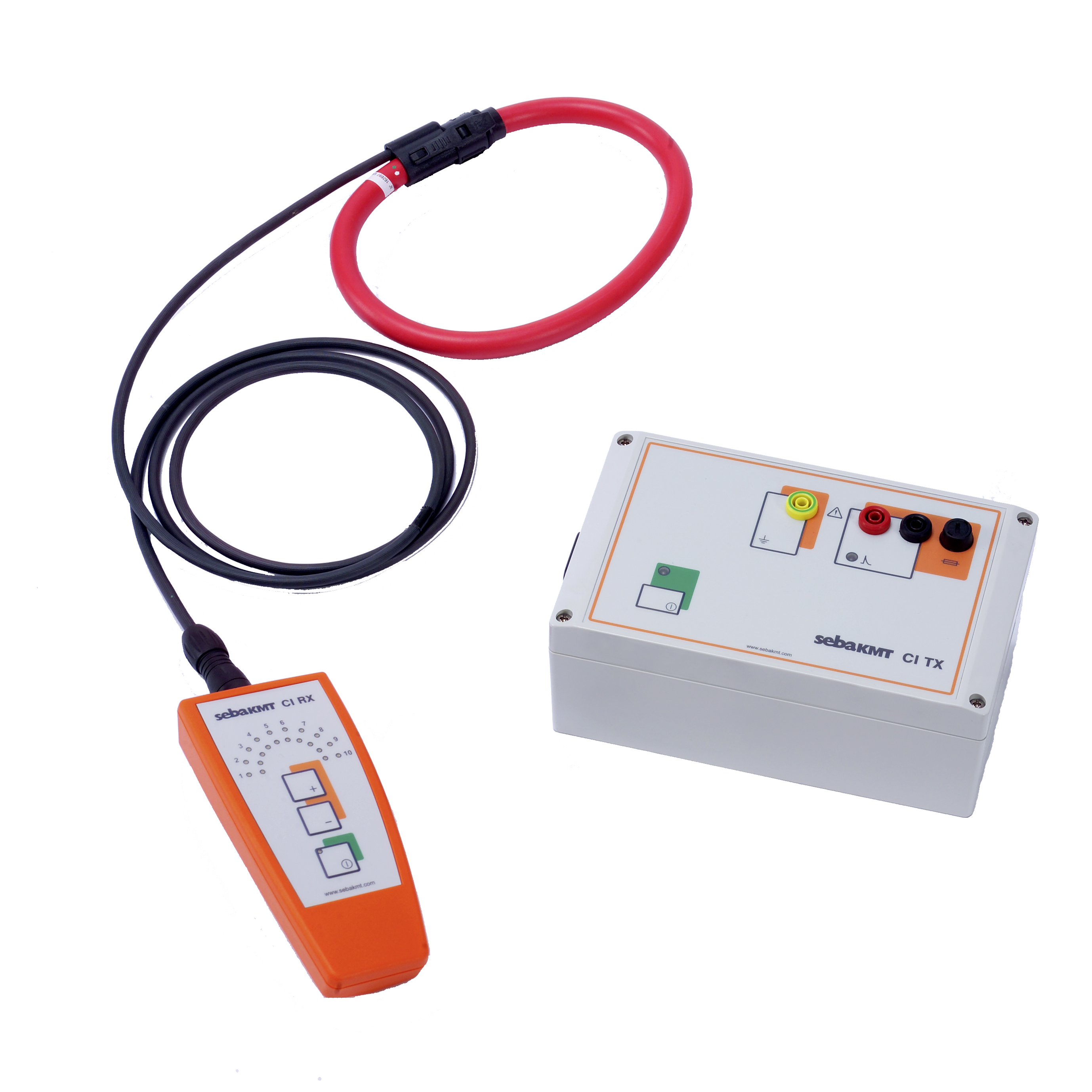

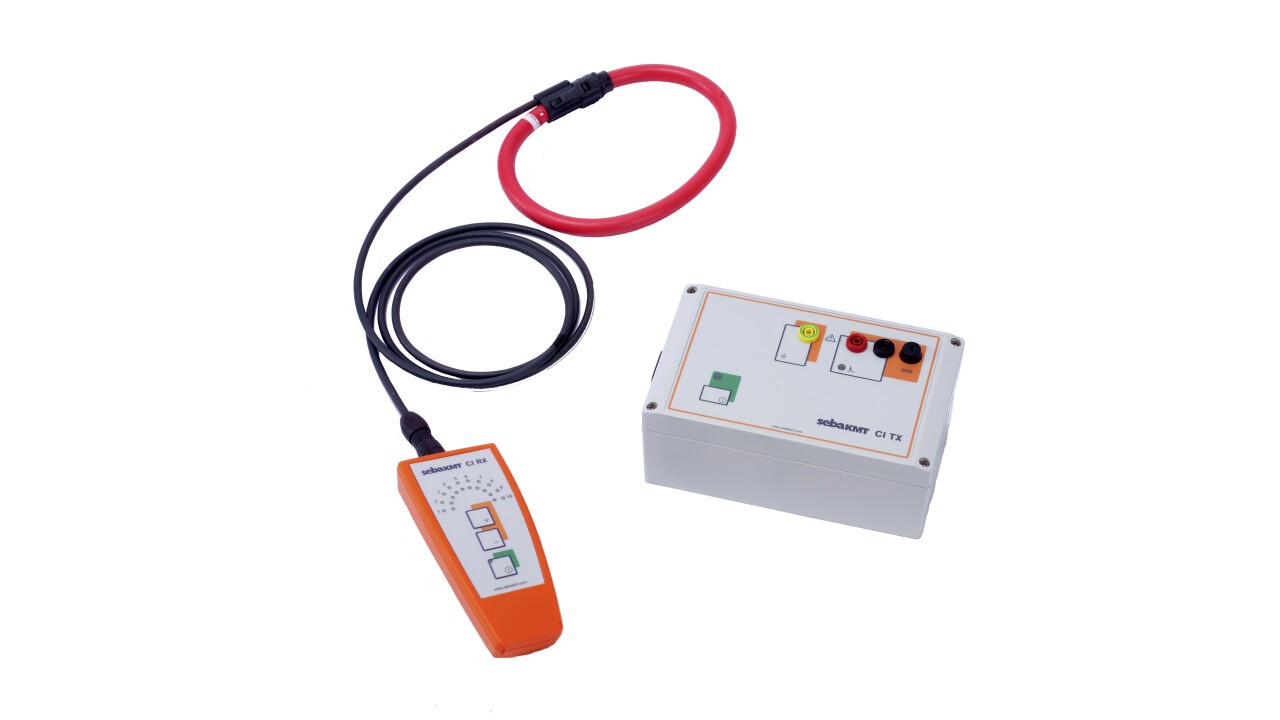

CI TX / CI RX -

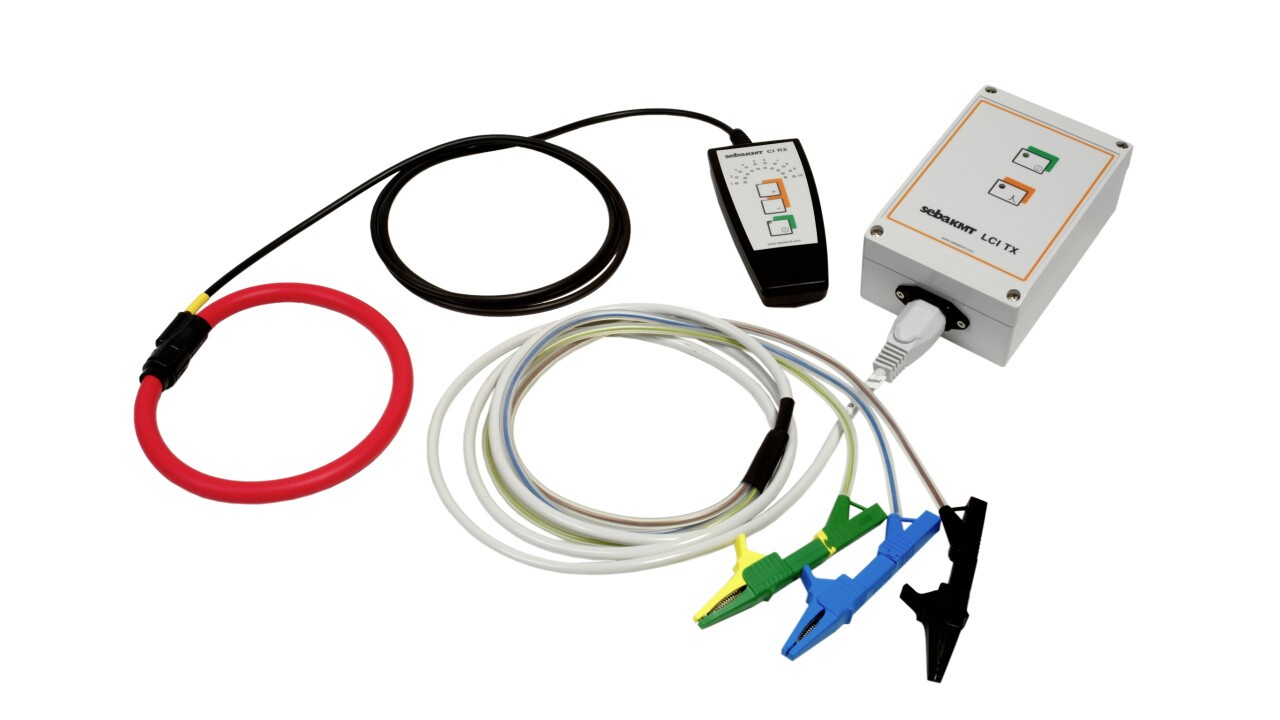

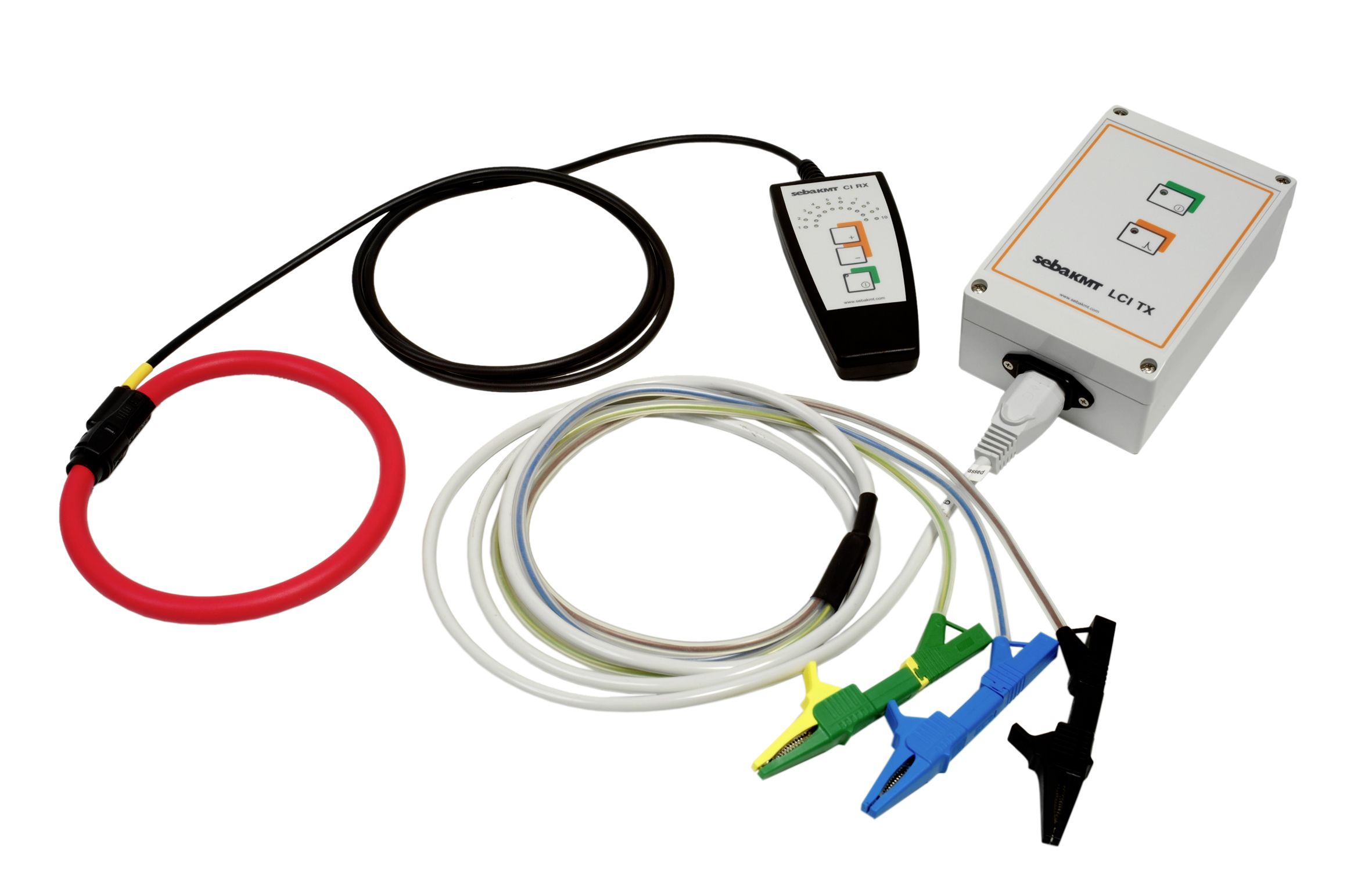

LCI TX / CI RX
Das System besteht aus dem Stromimpulsgenerator und dem Empfänger CI RX. Dieser Empfänger wird mit einem 230 mm Flexwandler (optional 120 mm) zum Auskoppeln des Identifizierungssignals verbunden. Vom Impulsgenerator werden sägezahnförmige Impulse bis zu einer Spitzenstromstärke von 100 A erzeugt und in das auszulesende Kabel eingespeist. Der Stromfluss dieser Impulse verursacht um das Kabel ein elektromagnetisches Feld mit einer definierten Polarität, welches mit dem Flexwandler des Empfängers CI RX erfasst, automatisch synchronisiert und auf der LED-Skala angezeigt wird.
Ausgewertet werden dabei folgende Parameter:
- Impulsform
- Polarität
- Amplitude
- Frequenz (2s Intervall)
Durch die richtungsorientierte Zange und die Parameterüberwachung des Empfängers wird so eine sehr sichere und störungsunabhängige Auslese gewährleistet.
- Eindeutige Kabelauslese
- Kleinste Abmessung
- Einfachste Bedienung
- Sichere Handhabung
