MQTT in der Praxis

Bei den Stadtwerken Neustadt wird die neue Kommunikations- technologie genutzt, um eine ebenfalls sehr aktuelle Herausforderung der Branche zu meistern: Redispatch 2.0!

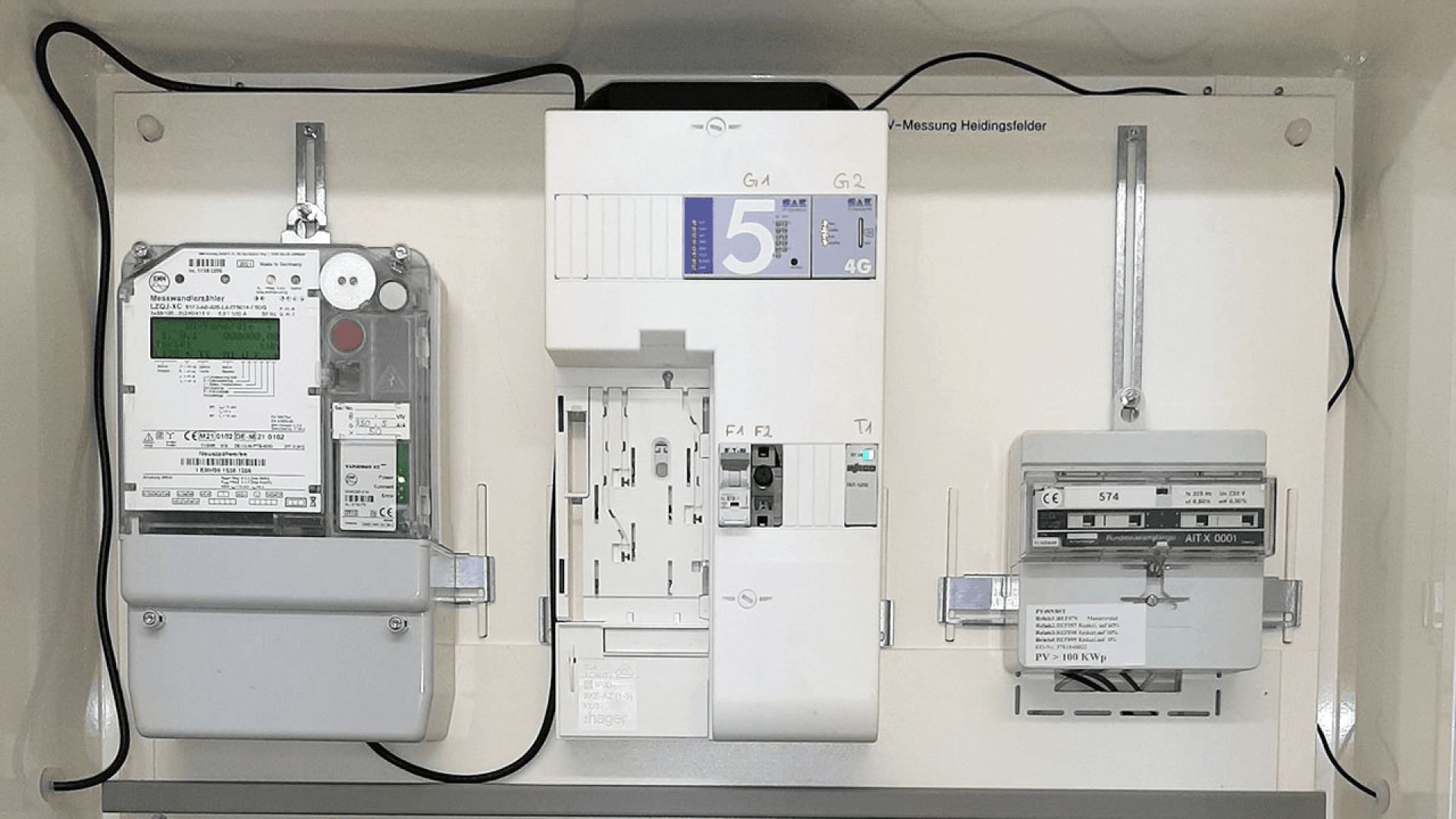

Konkret wird die Wirkleistung von Erzeugungsanlagen von einem in der Zählertafel verbauten m5 Fernwirkgerät bei den vorhandenen Smart Metern der Firma EMH abgegriffen. Hierfür wird das IEC 62056 (ehemals IEC 1107) Zählerprotokoll genutzt. Sollte eine Leistungsreduzierung notwendig sein, wird diese ebenfalls über das m5 gesteuert.

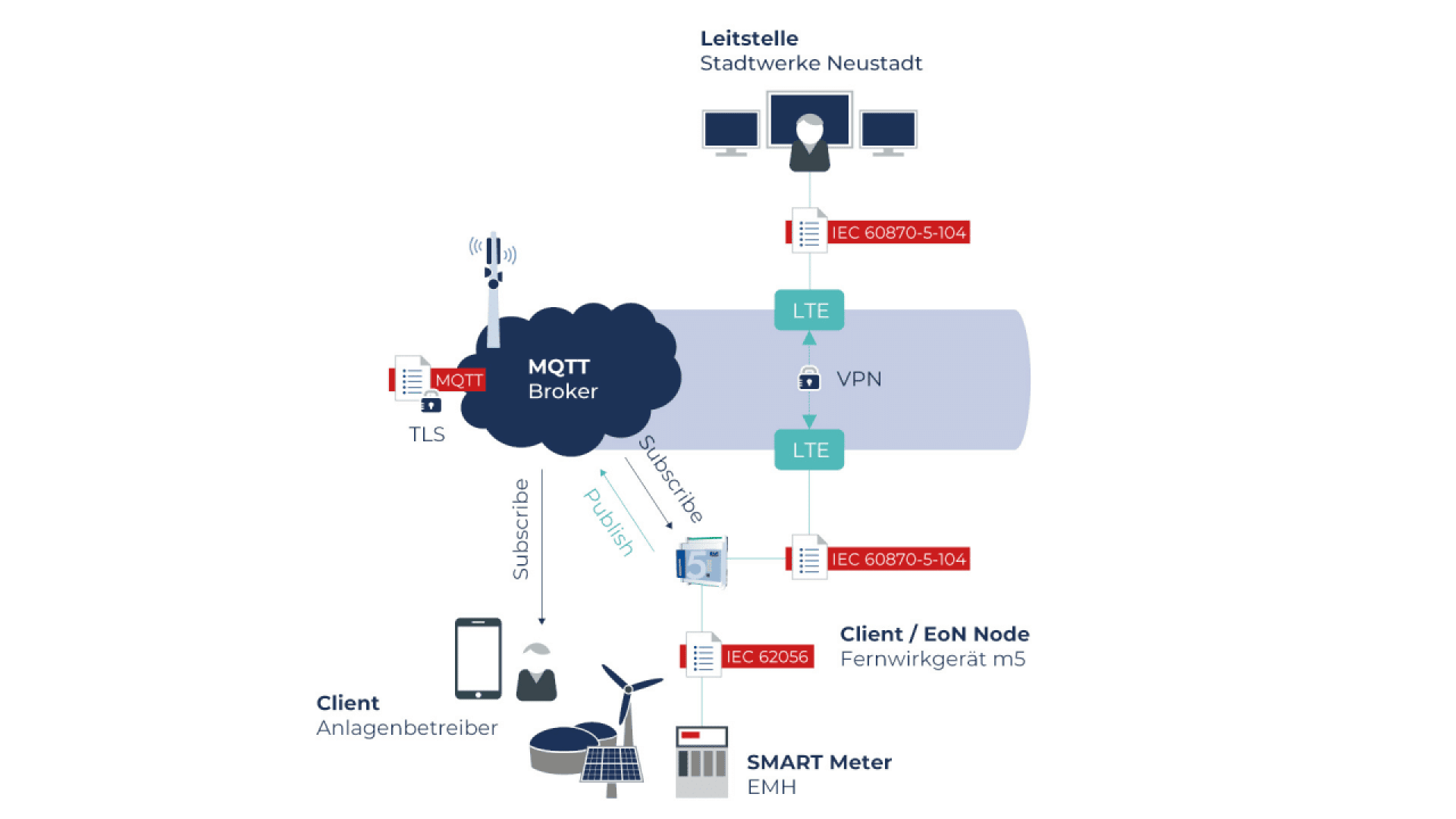

Neben der traditionellen Übertragung der Informationen per IEC 60870-5-104 an die Leitstelle der Stadtwerke, stellt das m5 die Wirkleistung parallel auch an einen MQTT Broker bereit, wo sich die interessierten und berechtigten „Clients“ (z.B. die Anlagenbetreiber) die Informationen abrufen können. Die Kommunikation erfolgt unter Verwendung des m5-4G LTE Modems.

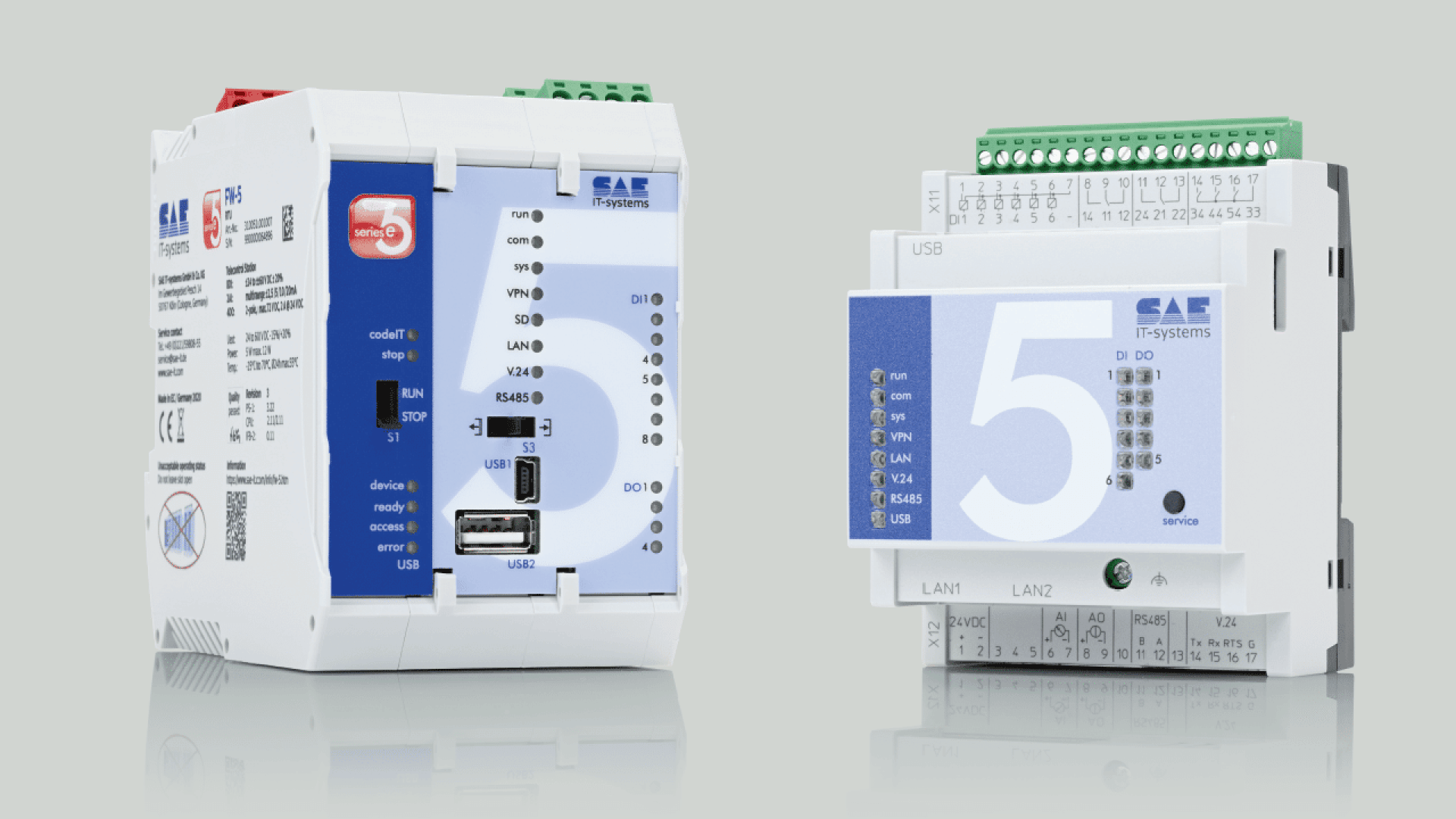

Eingesetzte Fernwirktechnik: m5-4G

Mit dem m5-4G steht ein LTE-Modul für unser m5 zur Verfügung. Neben der Vorbereitung für internationale Funkzulassungen bietet es die bereits aus dem FW-5-GATE-4G bekannten Parametrier- und Diagnosefunktionen über setIT.

Darüber hinaus ist keine zusätzliche Stromversorgung für das m5-4G nötig, da es durch das m5 Basismodul gespeist wird. Hierdurch lassen sich auch für kleinste Anwendungen extrem kompakte und attraktive Gesamtlösungen realisieren.

Erfahren Sie mehr zu den Fernwirkgeräten und der Parametriersoftware.


Wir freuen uns auf Ihren Besuch in der Halle 5 am Stand B08.
