Intelligentes Freileitungsmonitoring

Umgestürzte Bäume, Blitzeinschläge und andere Naturereignisse führen insbesondere bei der Stromversorgung über Freileitungen häufig zu Störungen. Die Fehlersuche ist für Netzbetreiber meist zeitaufwändig. Zusätzlich wirken sich Störungen im Rahmen der Qualitätsregulierung auf die Erlösobergrenzen von Netzbetreibern aus. Die Westnetz GmbH treibt deshalb die Digitalisierung ihres Mittelspannungsnetzes weiter voran. Nach einer erfolgreichen Pilotphase werden im Roll-Out 400 intelligente Freileitungs-Kurzschlussanzeiger Smart Navigator 2.0 (SN 2.0) von Horstmann im Mittelspannungsnetz installiert, um dieses zu überwachen.

Teure Herausforderung Freileitungen

Als größter Verteilnetzbetreiber im Westen Deutschlands verantwortet Westnetz neben den relativ störungsresistenten Erdleitungen auch zahlreiche Freileitungsstrecken. Viele davon befinden sich in ländlichen Regionen mit schwieriger Topografie. Das stellt den Netzbetreiber vor einige Herausforderungen. Denn die Freileitungsstrecken sind nicht nur störungsanfälliger, sondern verursachen auch häufig zeit- und kostenintensive Maßnahmen zur Fehlersuche. Bisher lässt sich die Störungsquelle im Freileitungsnetz oftmals nur durch Ablesen von Kurzschlussanzeigern in den Freileitungsabschnitten vor Ort und nicht aus der Ferne lokalisieren. Deshalb rücken Techniker aus und grenzen den fehlerhaften Leitungsabschnitt Kilometer für Kilometer so lange ein, bis die Ursache gefunden ist. Dabei müssen sie sich nicht selten durch Wälder und unwegsames Gelände arbeiten, was die Suche weiter erschwert. Da die Störungsdauer und die ausgefallene Leistung in solchen Fällen maßgeblich in die Qualitätsregulierung einfließen, ist der Zeit- und Kostendruck entsprechend hoch.

Intelligente Fehlererkennung: Smart Navigator 2.0

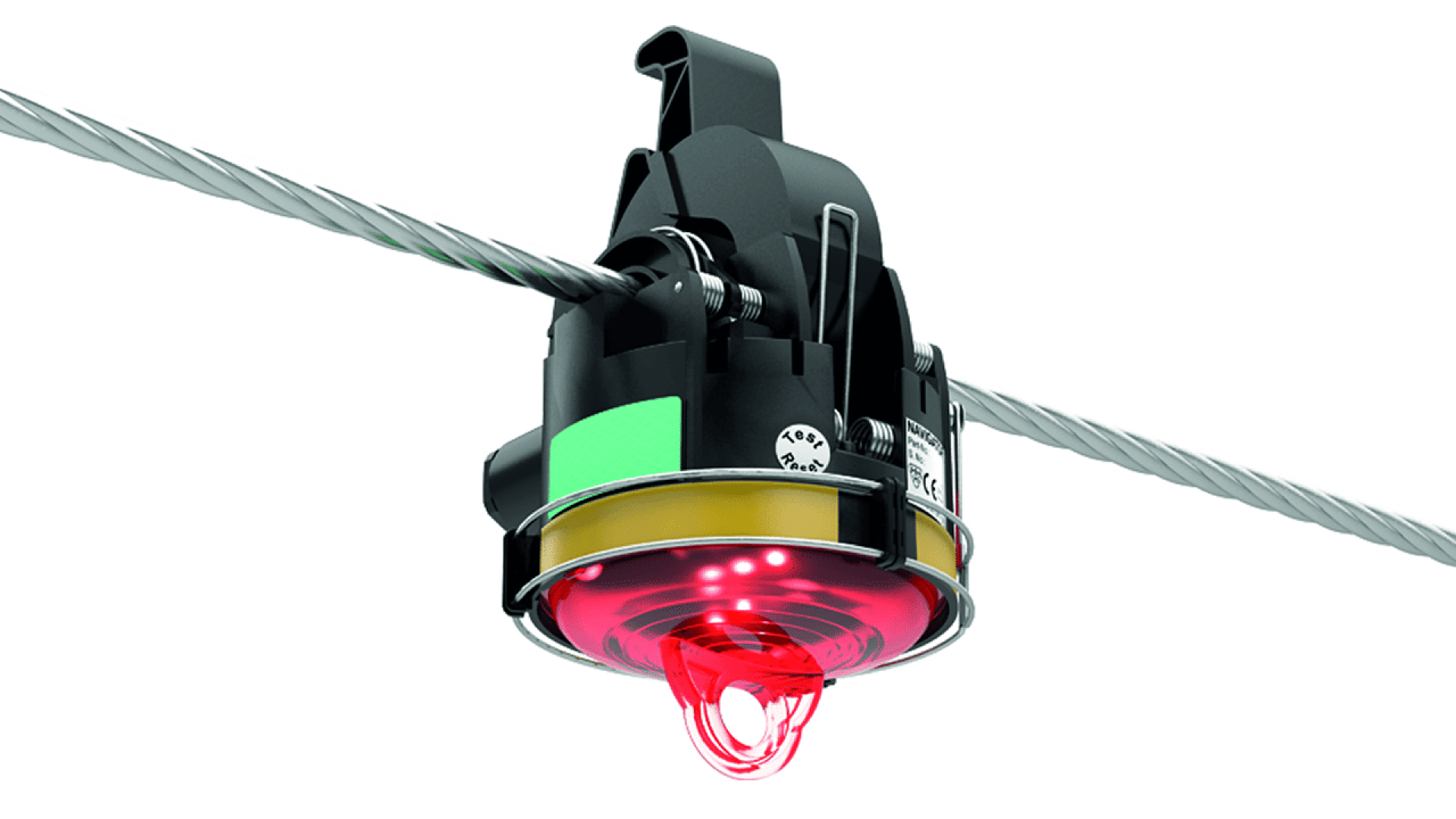

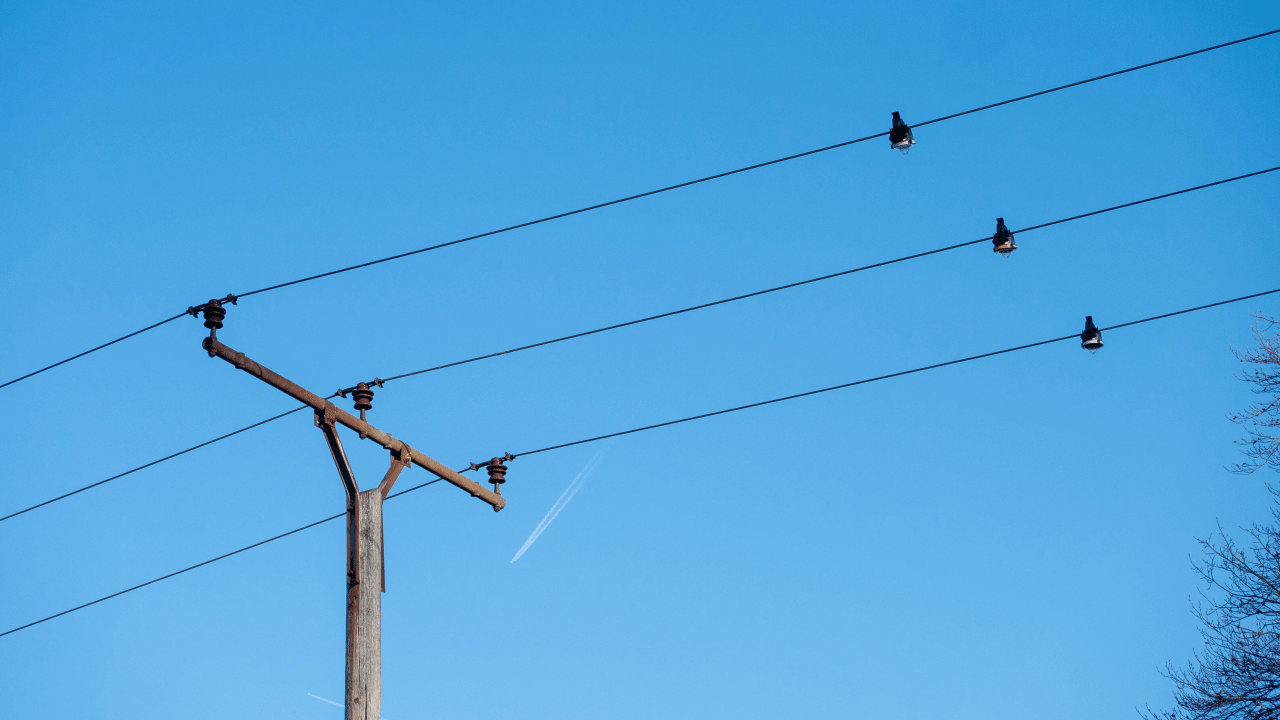

Um Störungen an Freileitungen künftig deutlich schneller lokalisieren und freischalten zu können, suchte Westnetz nach einer einfachen, sicheren und kosteneffizienten Lösung. Dabei stieß der Netzbetreiber auf den intelligenten Freileitungs-Kurzschlussanzeiger Smart Navigator 2.0 von Horstmann. Das robuste und kompakte Messgerät wird an strategischen Stellen in der Stromleitung montiert und überwacht diese kontinuierlich zuverlässig. Dabei misst es Strom, Lastflussrichtung und Leiterseiltemperatur. Störungen und andere Informationen werden an die Leitstelle übermittelt und helfen, Probleme schnell und eindeutig zu identifizieren. Darüber hinaus werden die Fehler über eine ultrahelle LED-Anzeige am SN 2.0 vor Ort angezeigt. Um die Leistung des Smart Navigators in der Praxis zu prüfen, führte Westnetz eine mehrmonatige Testphase in drei regionalen Netzen mit lokal erhöhtem Störungsaufkommen in der Südeifel, im Sauerland und im Siegerland durch.

Sturm Sabine erfolgreich überbestanden

Eine Testregion lag in der Eifel. In dem aus Trier überwachten Mittelspannungsnetz wurden vier SN 2.0 Geräte an besonders störungsanfälligen Stellen installiert. Während des gesamten Pilotzeitraums meldeten sie alle relevanten Störungen zuverlässig und korrekt, ohne eine einzige Falschmeldung. „Das war für uns sehr wichtig, weil beispielsweise Blitzeinschläge zu Störungsmeldungen führen können, die sich dann vor Ort nicht mehr nachvollziehen lassen“, erklärt André Felten, Betriebsleiter für Nieder- und Mittelspannungsnetze im Regionalzentrum Trier. Eine besondere Bewährungsprobe für die SN 2.0 Geräte war das Sturmtief Sabine, das Anfang Februar 2020 europaweit Stromausfälle verursachte. Trotz der extremen Wetterbedingungen meldeten die vier montierten Kurzschlussanzeiger während des Orkans ausschließlich sieben echte Fehler, ohne eine einzige Fehlauslösung, und entlastete damit die Störungsteams und das Leitstellenpersonal erheblich.

Next Step: Roll-out mit 400 Sets

Nach der erfolgreichen Pilotphase beginnt Westnetz jetzt mit der großflächigen Installation von SN 2.0 Geräten. Dabei werden auf gut 8.500 km Netzlänge insgesamt 400 Kurzschlussanzeigersets an strategisch ausgewählten und störungsanfälligen Stellen verteilt. André Felten verspricht sich davon eine deutlich schnellere und wirtschaftlichere Fehlerbehebung als bisher: „Unsere Service-Techniker müssen nicht mehr die ganze Leitung Mast für Mast abfahren und wissen, in welcher Richtung sie den Fehler suchen müssen.“ Angesichts aufwändiger Fehlersuche und Pönalen der Bundesnetzagentur rechnet sich ein Smart Navigator 2.0 – je nach Störungsfall und Störungsdauer – schon ab der ersten Störung im betroffenen Leitungszug.

Einfaches Handling, lange Standzeit

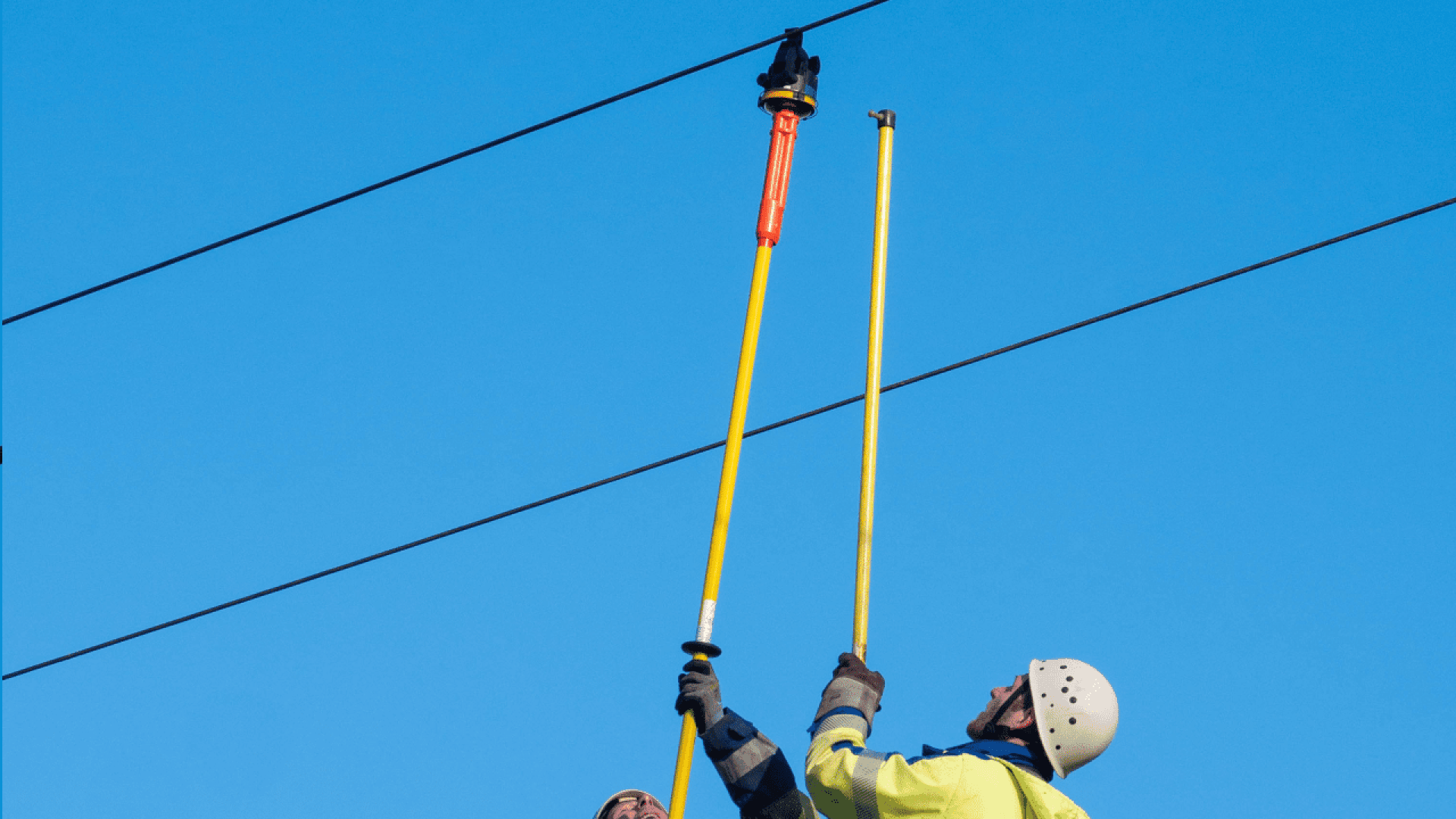

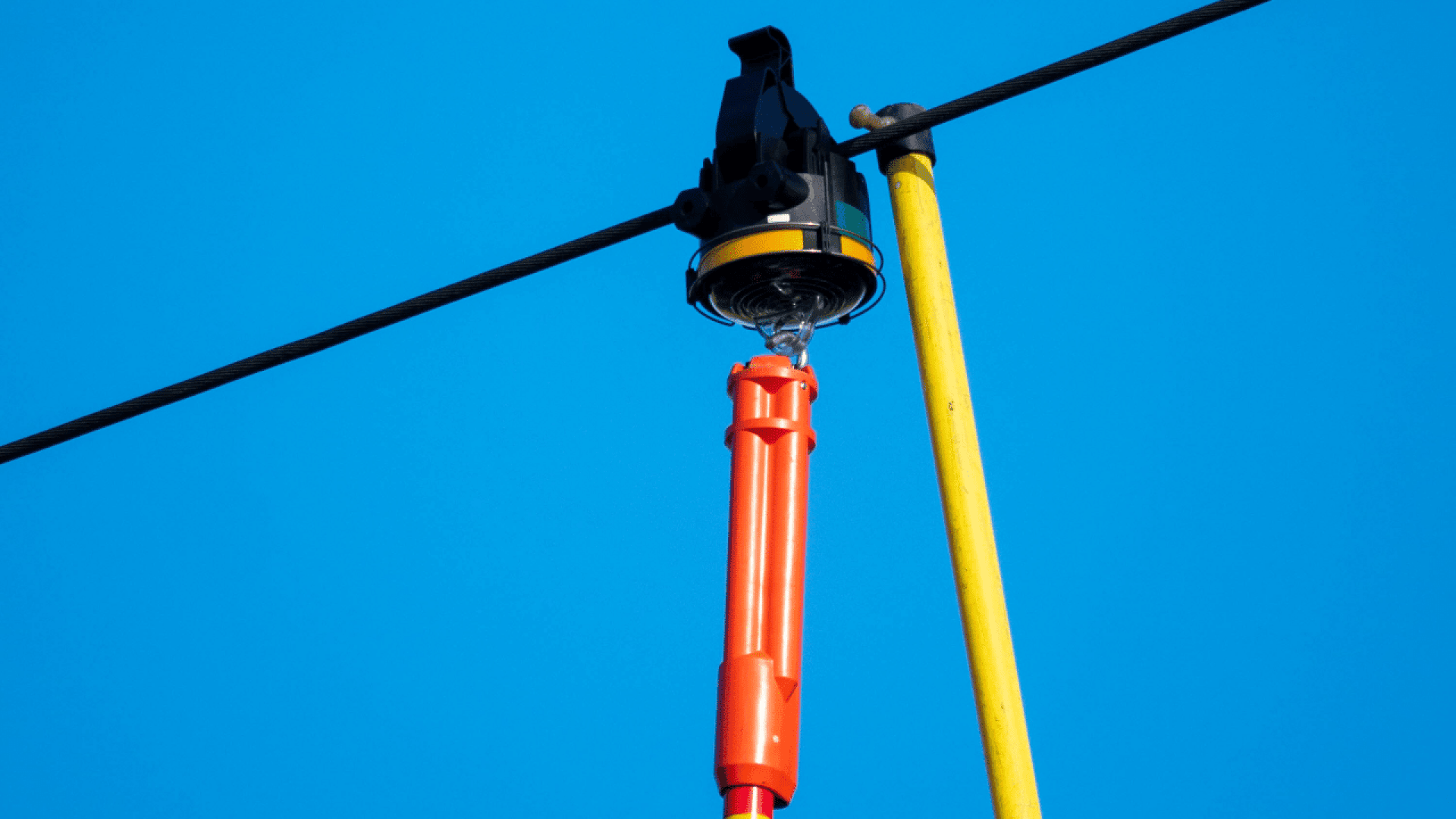

Die Installation und die Inbetriebnahme der SN 2.0 sind besonders unkompliziert. Die Geräte werden mit der sogenannten AuS-Methode (Arbeiten unter Spannung) mit Hilfe einer Isolierstange einfach in die Freileitung eingehängt. Die Stromversorgung läuft über Energy Harvesting des Laststromes. Dank der dynamischen Anpassung an die Lastbedingungen reicht ein Leiterstrom von 5 A bereits für die Versorgung aus. Software-Updates und Anpassungen der Konfiguration erfolgen über eine GSM/LTE-Verbindung problemlos per Fernwartung von der Leitstelle aus. Die lange Standzeit mit einer Nutzungsdauer des austauschbaren Akkumulators von mehr als 10 Jahren steigert die Wirtschaftlichkeit der Monitoringsysteme weiter, da durch einen Akku-Tausch eine Lebensdauer von 20 Jahren erwartet werden kann.

Server und Software iHost

Fehlermeldungen und Messwerte des SN 2.0 werden über das integrierte Modem an die von Horstmann entwickelte iHost Software übermittelt. In der Testphase nutzte Westnetz die iHost Cloud von Horstmann als Server. „In diese Serverplattform können sich unsere Kunden einloggen und ihre Monitoringdaten abrufen. Das ist vor allem für Pilotprojekte und kleinere Anwendungen eine schnelle und einfache Lösung“, erklärt Vincent Vogt, Projektleiter Westnetz bei Horstmann. Für den späteren Betrieb der 400 SN 2.0 Geräte ist allerdings eine andere Lösung nötig. Deshalb hat Westnetz die iHost Software auf einem eigenen, speziell geschützten Server installiert, von dem aus die Daten in das Leitsystem gespeist werden. Das ist wichtig, weil Westnetz als Betreiber kritischer Infrastruktur höchste Anforderungen an IT-Sicherheit und Datenschutz stellt und zu erfüllen hat.

Perspektive Netzdigitalisierung

Die Einführung der Kurzschlussanzeiger SN 2.0 ist für Westnetz ein weiterer Schritt in Richtung Netzdigitalisierung. Dabei können die intelligenten Geräte nicht nur Fehler anzeigen, sondern zukünftig auch für mehr Transparenz im Freileitungsnetz sorgen. „Die Daten, welche die SN 2.0 liefern, eröffnen uns viele neue Möglichkeiten. Über ihre spätere Auswertung können wir besser verstehen, was im Netz passiert und welche Schlüsse wir beispielsweise für den weiteren Netzausbau ziehen müssen“, erklärt Anna Carina Schneider, stellvertretende Leiterin der Abteilung Technologie der Westnetz, die das Projekt zusammen mit André Felten leitet.

Den Bericht als PDF finden Sie hier

Erfahren Sie mehr zum Smart Navigator 2.0
