Niederspannungsüberwachung - Mit LACROIX SAE vom transparenten zum zukunftsfähigen Netz
Rasante Entwicklungen und immer wachsende Anforderungen stellen Verteilnetze vor immer grössere Herausforderungen. Die Einspeisung aus PV-Anlagen sowie der Ausbau von Wärmepumpen und Ladepunkten für Elektrofahrzeuge führen dazu, dass das Niederspannungsnetz an seine Belastungsgrenzen stösst.
In vielen Regionen fehlt es an einer ausreichenden Transparenz über den tatsächlichen Netzzustand, es entstehen regelrechte „blinde Zonen“. Ohne belastbare Daten können Netzbetreiber nicht zuverlässig beurteilen, wie hoch die aktuelle Auslastung ist oder wann ein Eingreifen notwendig wird. Das stellt ein erhebliches Risiko für die Netzstabilität dar.
Diese Entwicklungen erhöhen den Druck: Netzbetreiber müssen künftig in der Lage sein, steuerbare Verbrauchseinrichtungen – etwa Wallboxen oder Wärmepumpen - situationsabhängig und in Echtzeit zu regeln, um das Netz vor Überlastungen zu schützen.
Flexible Lösungswege mit LACROIX SAE
Messung auf der Niederspannungsseite in Trafostationen
LACROIX SAE bietet modulare Lösungen, die sich mühelos in bestehende Ortsnetzstationen einbinden lassen. Verschiedene Varianten stehen zur Auswahl:
- Messung der Niederspannungsseite des Transformators über die LACROIX SAE PM-Erweiterungsbaugruppe
- Messung unterhalb der Sicherungsleiste mit separaten Wandlern oder Rogowski-Spulen (für Retrofit geeignet)
- Sicherungsleisten mit integrierten Wandlern und Klemmenabgriffen
- Intelligente Sicherungsleisten mit direkter Modbus-Anbindung an die Fernwirktechnik
In vielen Stationen ist bereits eine Fernwirktechnik im Einsatz, die Daten an das Mittelspannungsleitsystem liefert. Der wirtschaftlich sinnvollste Ansatz besteht daher darin, bestehende Technik weiterzuverwenden.
Durch den direkten Anschluss der Sensorik an die vorhandenen Fernwirkgeräte können Messwerte effizient aufgenommen und übertragen werden - ohne zusätzliche Gateways oder parallele Systeme. Das reduziert Kosten, minimiert Komplexität und ermöglicht eine deutlich schnellere Umsetzung.
Optimal integrierte Fernwirktechnik

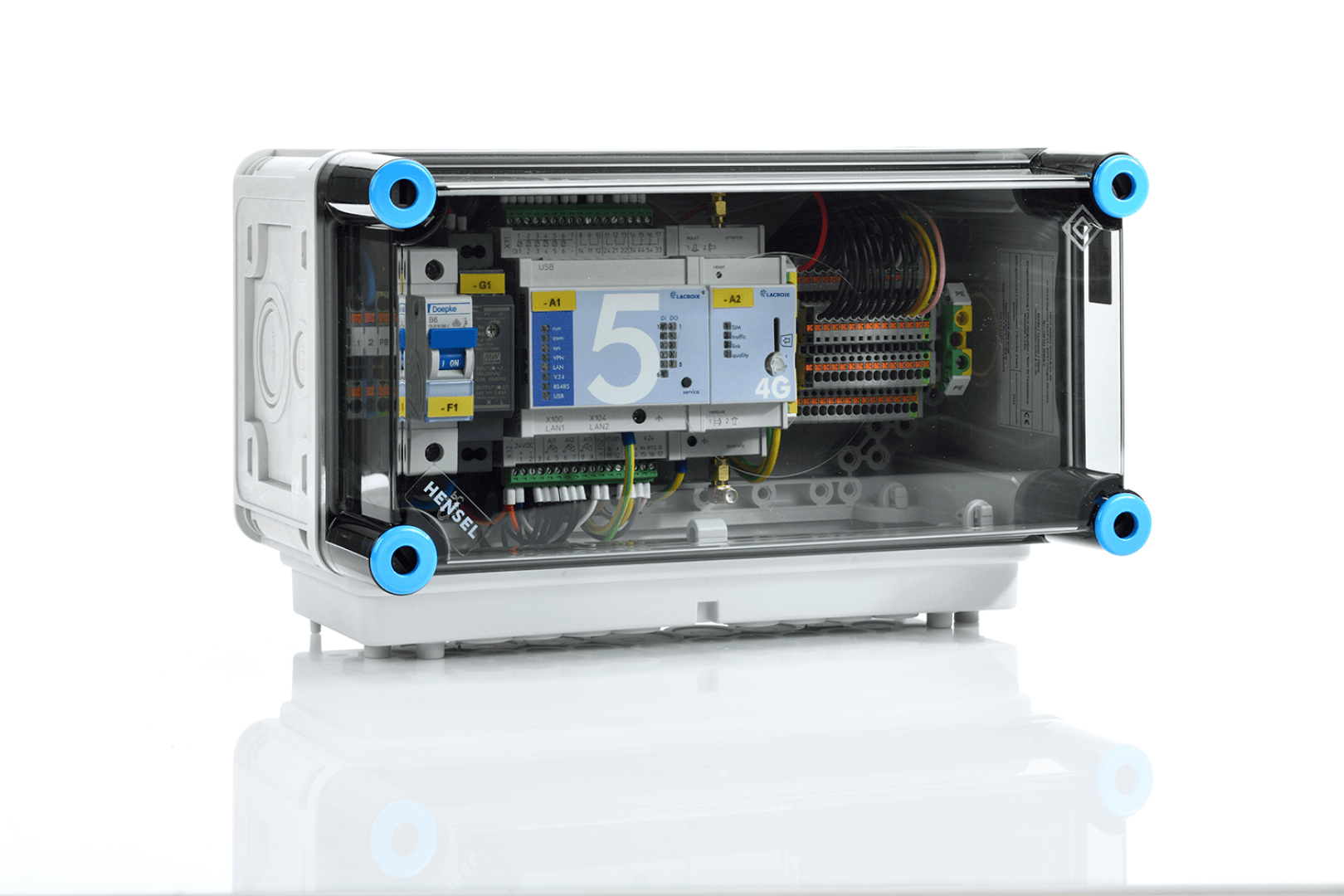

Dank verschiedener Bauformen - vom Schaltschrank über den Wandschrank bis hin zu modularen Einheiten für vorhandene Schaltanlagen - lassen sich LACROIX SAE-Lösungen wie der ProConnectLightNS platzsparend in Ortsnetzstationen einbauen.
LACROIX SAE ProConnectLightNS - Pilotprojekte & praktische Erfahrungen
Mehrere Projekte, unter anderem gemeinsam mit ÜZ Mainfranken, zeigen, wie effizient sich Daten zum Netzzustand auf Niederspannungsebene erfassen lassen:
- Messung eines Trafoabgangs mit RoCo2110AN
- Bis zu 15 Niederspannungsabgänge mit RoCo1065 oder Lösungen von Anerma
- Integration in LACROIX SAE-Musterschränken inkl. leistungsfähiger Kommunikationstechnik (4G, Ethernet, Modbus)
Die Ergebnisse werden in Echtzeit dargestellt. Hierfür wird die Plattform von FlowChief eingesetzt, über die ÜZ Mainfranken stets einen aktuellen Überblick über Auslastung und Netzsituation erhält und schnell reagieren kann.
Die Sensorlösungen Volt1000 (Spannungsmessung) und RoCo1065AN (Strommessung) sind besonders für Nachrüstungen prädestiniert. Sie können direkt in der Nähe der Abgänge installiert werden und benötigen nur einen geringen Verkabelungsaufwand - ideal für schnelle Installationen im Bestand.
Über OLED-Display und Touchflächen lassen sich die Geräte vor Ort leicht konfigurieren und prüfen. Die Einbindung in die Fernwirktechnik erfolgt über Modbus RTU.
Anschluss an Netzzustandsermittlungssysteme
Da die Menge an Messdaten aus dem Niederspannungsbereich stark zunimmt, kommen klassische Netzleitsysteme zunehmend an ihre Grenzen. Deshalb werden Netzzustandsermittlungssysteme schweizweit ausgebaut.
LACROIX SAE ermöglicht eine reibungslose Anbindung:
Durch offene Protokolle wie MQTT/JSON oder Sparkplug B sowie flexible Konfigurationsmöglichkeiten werden Messdaten aus LACROIX SAE-Lösungen sicher und unkompliziert in entsprechende Plattformen übertragen.
Die enge Zusammenarbeit mit marktführenden Partnern im Bereich Visualisierung, Netzzustandsermittlung und Engpassmanagement garantiert höchste Kompatibilität und Praxistauglichkeit.
Fazit:
Die Herausforderungen, die durch die Energiewende an das Verteilnetz gestellt werden, sind gross und es besteht eindeutiger Handlungsbedarf für Netzbetreiber, um aus der „Blackbox Niederspannungsnetz“ ein transparentes, steuerbares und zukunftsfähiges Netz zu machen. Und genau hier setzten die LACROIX SAE Lösungen an, modular, flexibel und wirtschaftlich
